全冠（full crown）
【四川大学华西口腔医学院2023年考研真题】【山东大学2023年考研真题】【天津医科大学2021年、2022年考研真题】【右江民族医学院2022年考研真题】
全冠的定义
- 是指完全覆盖牙冠表面的一类修复体，既可作牙体缺损的主要修复体，又可作为牙列缺损修复的固位体和支持结构，是应用最广泛的口腔修复体。
- 根据制作材料全冠修复体可分为：金属全冠、烤瓷熔附金属全冠、全瓷冠、树脂全冠、树脂-金属混合全冠
1）全冠的适应症、临床注意事项、临床修复基本程序【广西医科大学2023考研真题】
适应证【第8版教材新增】【同济大学2022年考研真题】
核心逻辑：如何理解与记忆适应证？
- 记忆方法：适应证与优点挂钩，禁忌症与致命缺点挂钩，临床注意事项与可克服的缺点挂钩。
- 适应证：因为全冠有这些优点，所以在这些情况下用它。
- 禁忌症：因为全冠有这些致命缺点，所以在这些情况下完全不能用。
- 临床注意事项：因为全冠有这些缺点，但可以通过临床操作调改，所以能用，但要注意问题并给出解决方案。
- 答题结构：临床注意事项的答题模式是“A（问题）+ B（如何解决）”。
- 与禁忌症的关系：禁忌症和临床注意事项是缺点的衍生题，适应证是优点的衍生题。
适应证详解‼️
- 牙体严重缺损
- 适用情况：牙体缺损严重，导致固位形、抗力形较差，或充填后固位、抗力仍较差。
- 与桩核冠的区别：如果缺损程度较轻，仅靠全冠的摩擦力、粘接力、约束力就能固位，则用全冠；如果缺损严重到需要打桩辅助固位，则需用桩核冠。
- 易错点：教材中“严重缺损”的描述比较模糊，与桩核冠的适应证有重叠，题中可灵活处理。
- 适用情况：牙体缺损严重，导致固位形、抗力形较差，或充填后固位、抗力仍较差。
- 后牙问题
- 适用情况：后牙存在低𬌗、邻接不良、牙冠短小、位置异常、牙冠折断或半切除术后。
- 核心目的：需要恢复正常的解剖外形、咬合、邻接及排列关系。
- 记忆技巧：教材中列举的“低𬌗、邻接不良”等是举例，重点在于“需要恢复正常外形和功能”。
- 适用情况：后牙存在低𬌗、邻接不良、牙冠短小、位置异常、牙冠折断或半切除术后。
- 固定义齿的固位体
- 适用情况：作为固定桥的固位体。
- 与其他修复体的联系：桩核冠、嵌体等也可作为固位体，注意区分。
- 适用情况：作为固定桥的固位体。
- 后牙隐裂
- 适用情况：后牙隐裂，牙髓活力正常或已做根管治疗且无症状。
- 原理：全冠将牙齿套起来，隔绝外界刺激，缓解疼痛。
- 可扩展的疾病：牙本质敏感（脱敏无效后）、重度磨损、楔状缺损（补牙反复失败后）等，均可作为全冠的适应证。
- 易错点：牙根纵裂不能做全冠，通常需要拔除或半切。
- 适用情况：后牙隐裂，牙髓活力正常或已做根管治疗且无症状。
- 牙体发育异常
- 适用情况：氟牙症、四环素牙、锥形牙、过小牙、牙釉质发育不全等。
- 前提条件：不宜用其他方法修复，或患者要求永久性美观修复。
- 修复方式：烤瓷熔附金属全冠或全瓷冠。
- 记忆技巧：教材中“等”字提示，这是牙体发育异常章节的举例，可自行补充其他形态或色泽异常。
- 适用情况：氟牙症、四环素牙、锥形牙、过小牙、牙釉质发育不全等。
- 不宜正畸的牙齿
- 适用情况：不宜或不能做正畸治疗的前后错位、扭转的患牙。
- 修复方式：烤瓷熔附金属全冠或全瓷冠。
- 与“固定义齿固位体”的联系：当单颗牙错位时，不一定需要全冠修复；但在固定桥设计中，若基牙就位道不一致，则必须通过全冠改变其形态和方向，使就位道一致。
- 易错点：单颗牙严重错位，磨改后可能伤及牙髓，需权衡利弊。
- 适用情况：不宜或不能做正畸治疗的前后错位、扭转的患牙。
- 联冠式牙周夹板
- 适用情况：作为牙周夹板，固定松动牙。
- 原理：将多颗牙连成一个整体（固定桥），利用稳固的基牙固定松动牙。
- 与其他方法的联系：牙周夹板的形式多样，如钢丝结扎、正畸托槽、延伸卡环等，全冠只是其中一种。
- 适用情况：作为牙周夹板，固定松动牙。
记忆策略总结
- 选择题：理解即可，无需死记硬背。能判断出哪些情况可以做全冠即可。
- 大题：教材上的7点多而不全，且点与点之间有交集。
- 方法一（死记硬背）：按教材背，但需注意关键词，第二轮复习时容易混淆。
- 方法二（推荐）：过目录法。从其他学科（牙体牙髓、牙周、外科、粘膜）中，找出所有能造成牙体缺损的疾病，思考是否能用全冠修复。自己编的答案点数可能更多，但更全面，不易遗漏。
临床注意事项【第8版教材新增】【同济大学2022年考研真题】
- 核心逻辑
- 定义：在某些情况下，全冠可以使用，但存在一些问题，需要通过临床操作来调改。
- 答题结构：A（问题）+ B（如何解决）。
- 示例：牙体轻度缺损（问题）→ 可通过钉洞、沟等辅助固位形增加固位（解决）。
- 与禁忌症的关系：如果问题严重到无法解决，就变成了禁忌症。
- 具体事项
- 对金属材料过敏者禁用金属全冠及烤瓷熔附金属全冠。
- 前牙及前磨牙避免采用金属全冠修复体。
- 要求不暴露金属的患者，尽量采用全瓷修复体。
- 牙体无足够固位形、抗力形者，应采取辅助固位与抗力措施后再修复。
- 龋坏牙应在修复前彻底去除龋坏牙体组织。
- 尚未发育完全的年轻恒牙，牙髓腔宽大或严重错位且未经治疗的成年人患牙，需要特别注意牙髓保护问题。
- 深覆he、咬合紧，在没有矫治而且无法预备出足够间隙的患牙，应注意修复体的固位和抗力设计。 *逻辑: 间隙不足 → 牺牲修复体厚度 → 需选择强度更高的材料（如金属）
- 夜磨牙患者或有其他不良咬合习惯者，要注意咬合设计
全冠临床修复基本程序【第8版教材新增】 【同济大学2022年考研真题】
所有修复体的临床程序基本一致，只需在“基牙预备”和“确定咬合关系”两步根据修复体类型调整
完整程序（含“帽子”）:
- 临床接诊（含检查与沟通）:
- 检查三部曲: 主诉 → 口腔检查 → 辅助检查。
- 医患沟通: 确定修复方案（全冠、可摘等）。
- 比色: 烤瓷熔附金属全冠及全瓷冠在基牙预备前进行。
- 顺序: 先比色，后备牙。因为比色是比釉质颜色，而非牙本质颜色。
- 基牙预备: 对牙体进行必要的磨切。
- 印模和模型: 选择合适的印模材料和技术。
- 确定和转移咬合关系: 使用𬌗记录材料记录并转移至𬌗架。
- 重要性: 单冠可不转移，全口修复需高精度转移。共有三种转移方式
- 制作暂时修复体: 粘固到基牙上。
- 必要性: 前牙活髓牙必须做（美观+保护牙髓）；其他情况视情况而定（如7天后复诊，间隙变化不大，可不做）。
- 患者初次就诊结束。
- 修复体制作: 模型送至技工室加工。
- 学习策略: 若学校历年未考过，可作次重点了解。
- 戴冠及完成修复体:
- 标准流程: 先在模型和𬌗架上调整，再约患者。
- 临床实际: 常直接约患者，现场调整。
- 答题策略: 按标准理论流程作答。
- 步骤: 去除暂时冠 → 清理牙面 → 试戴就位 → 检查并调整咬合 → 抛光调磨处 → 水门汀粘固。
- 复诊与维护: 不适及时复诊；无症状也应定期复查。
- 考试应用:
- 病例分析题常见套路:
- 第一问: 诊断分类（如牙体缺损、肯尼迪分类）。
- 第二问: 修复手段及设计。
- 第三问: 临床修复程序或问题处理。
- 背诵建议: 背诵上述“套路”，在“基牙预备”和“咬合关系”处根据修复体特色微调即可。
- 病例分析题常见套路:
铸造金属全冠
学习优先级: 金属全冠已基本被淘汰，考试可能性低，精力投入最少。全瓷冠 > 烤瓷冠 > 金属冠。
是由铸造下艺完成的覆盖整个牙冠表面的金属修复体，其自身强度高、耐磨损，可根据需要灵活的增加沟、洞、钉洞等辅助固位形，固有较好的固位力。主要用于后牙。
（一）牙体预备（选择题/简答题/临床操作）
全冠的制作首先要从基牙的牙体预备做起
目的: 为金属全冠开辟𬌗面空间（0.8-1.5mm），恢复解剖外形和𬌗关系。
方法:
- 用球形或柱形金刚砂车针在中央窝磨出几个1.0mm深的定深窝，再连成等深沟。
- 或用引导沟钻在颊舌斜面磨出引导沟。
- 以此为参照，按𬌗面解剖形态均匀磨切，保持正常形态。
预备步骤
- he面预备
- 目的: 为金属全冠开辟he面空间，一般为0.8-1.5mm，并为恢复解剖外形和he关系创造条件。
- 定深沟/引导沟: 先用球钻或柱形金刚砂车针在he面中央窝磨出几个深1.0mm的定深窝，或沿颊舌斜面磨出引导沟。
- 技巧: 球钻直径或柱状钻的直径通常为1mm，将钻头完全埋入即可达到约1mm的深度。
- 均匀磨除: 以定深沟为参照，按照he面解剖形态均匀磨切，保持he面正常形态。
- 原因: 避免修复体（尤其是瓷）因厚薄不均而容易破裂。
- 检查磨除空间: 为防止预备过多或不足，可用软蜡片或多层咬合纸检查。
- 软蜡片: 烤软后咬合，观察蜡片变薄处即为高点，需磨除。
- 咬合纸: 将蓝色咬合纸叠成8层（约1mm厚），咬合后着色深的地方即为高点，需磨除。
- 目标: 磨到各点着色均匀、一致、分散，而非完全无颜色（否则无咬合）。
- he面形态与应力: 牙尖斜面斜度应与咬合力方向尽量垂直，避免陡坡增加侧向力，影响冠的固位与稳定。
- 特殊情况: 若he面因缺损已有间隙，按全冠厚度对不足部分补充预备；大面积缺损影响固位和抗力者，宜先充填或做桩核后再预备。
- 颊舌面预备
- 目的: 消除倒凹，将最大周径线降到全冠边缘处，预备出金属全冠需要的厚度。
- 预备步骤:
- 消除倒凹: 用锥形或柱形车针预备引导沟，消除从边缘到外形最高点之间的倒凹，使轴壁与就位道平行。
- 均匀预备: 从外形高点处到he缘，顺着牙冠外形均匀预备出修复体间隙。
- 聚合度: 颊舌轴面的he向聚合度一般为2°-5°。
- 过小或平行: 虽利于固位，但会使全冠就位困难（尤其牙冠较长时）。
- 过大: 会造成冠固位不良。
- 邻面预备
- 目的: 消除邻面倒凹，形成预期的戴入道，预备出邻面空隙。
- 操作要点:
- 方向: 邻面磨切方向应与戴入道一致，he向聚合度2°-5°。
- 手法: 采用间歇磨切手法，选择好支点，不断校正方向。
- 保护邻牙: 防止损伤邻牙，可在邻面接触点处预留一小片牙体，最后再去除，以保护邻牙。
- 易错点: 防止误切割造成he向聚合度过大，或在邻面上形成过大台阶。
- 颈部预备
- 重要性: 关系到冠的固位、美观、牙周和牙体健康、冠边缘的封闭作用。
- 颈缘线位置:
- 平齐龈缘
- 龈缘线以上1.0mm（龈上）
- 龈缘线以下0.5-1.0mm（龈下）
- 龈下预备原则: 距离龈沟底至少0.5mm，以免损伤结合上皮。
- 边缘形式: 铸造金属全冠最常见的为带浅凹形肩台。
- 肩台宽度: 非贵金属0.5-0.8mm；贵金属0.3-0.5mm。
- 预备工具选择: 根据所需边缘形态选择车针。
- 圆柱形钻: 预备出凹槽边缘。
- 直角形钻: 预备出直角形肩台。
- 要求: 边缘应连续、平滑，无粗糙面和锐边。
- 轴面预备
- 目的: 消除he面、邻面、颊舌面预备后留下的线角，将各个面连成一个整体。
- 作用: 关系到全冠外展隙外形、食物排溢、自洁作用及铸件收缩的均匀性。
- 方法: 用金刚砂车针切割消除四个轴面角，使轴面角处有足够修复间隙。
- 根分叉处: 在颊舌面近根分叉处，也要磨切足够的修复间隙，使冠边缘与根分叉协调一致。
- 精修完成
- 目的: 对上述各步骤进行检查和精修，保证全冠高质量。
- 检查内容:
- he面在三个不同he位（牙尖交错he、前伸he、侧方he）的间隙及外形。
- 轴壁有无倒凹。
- 邻面及颊舌面he向聚合度。
- 颈部预备的宽度、均匀性、平滑度及边缘线的连续性。
- 各个轴面角、he缘嵴是否圆滑。
- 抛光原则:
- 外表面: 需要抛光，避免菌斑堆积。
- 内表面（与牙体接触面）: 不需要抛光，应保持粗糙状态。
- 原因: 粗糙表面有利于粘接剂形成微机械嵌合（树脂突），增强粘接力。若抛光，易导致全冠脱落（新手常见错误）。
印模制取
- 排龈与取模的配合：排龈后需等待约5分钟，待牙龈收缩效果达到最佳。若此时牙龈再次充盈，应在取模前再次排龈，以确保印模边缘形态精确。
- 临床操作建议：在书写临床操作程序时，建议将“排龈”单独列出，明确告知老师自己注意到了这一关键步骤，而非将其笼统归入“备牙”或“取模”环节。
确定和转移颌位关系
- 三种方法概述
- 核心要点：确定颌位关系的方法本质相同，关键在于根据缺牙情况选择合适的方法。需掌握每种方法的具体操作、适用情况及选择依据。
- 方法一：利用余留牙确定：适用于缺牙较少，口内仍有足够稳定咬合接触点的情况。
- 原理：将上下颌石膏模型直接对合，依靠余留牙的牙尖、窝沟等解剖形态相互扣锁，自然确定咬合关系。
- 适用场景：单颗牙缺失（如嵌体、单冠、桩核冠、贴面），无需额外操作。
- 方法二：利用蜡或硅橡胶记录：适用于缺牙较多，口内无法仅靠余留牙稳定对位的情况。
- 原理：利用蜡或硅橡胶的可塑性，在口内记录患者正中咬合时的颌位关系，作为“第三条腿”支撑模型。
- 操作：将烤软的蜡或混合好的重体硅橡胶置于上下颌牙列之间，嘱患者做正中咬合并保持至材料凝固，取出后与模型一同送加工厂。
- 适用场景：固定桥、可摘局部义齿等，当某一组牙（前牙组、左侧后牙组、右侧后牙组）完全缺失时使用。
- 方法三：利用he堤记录：适用于全口无牙颌，所有咬合支撑点均缺失。
- 原理：需在口内测量垂直距离、水平关系等，制作蜡堤记录，并上he架进行复杂调整。
- 特点：技术敏感性高，直接影响全口义齿的固位与稳定，是全口义齿章节的重点内容。
- 方法选择的具体逻辑
- 分组判断法：将口内余留牙分为三组：前牙组、左侧后牙组、右侧后牙组。
- 情况一：三组中每一组都至少有一颗余留牙（如仅缺一颗牙），则可用方法一。
- 情况二：三组中有一组完全缺失（如右侧6、7、8全部缺失），则需用方法二（蜡或硅橡胶记录）来补充缺失的支撑点。
- 情况三：三组全部缺失（全口无牙），则必须用方法三（he堤记录）。
- 易错点：判断“完全缺失”时，需以组为单位。例如，右侧后牙组若仅缺8号牙，但6、7号牙仍在，则不属于完全缺失，仍可用方法一。
- 分组判断法：将口内余留牙分为三组：前牙组、左侧后牙组、右侧后牙组。
模型灌注（了解/临床操作）
- 模型的基本要求
- 精确性：准确反映口腔组织解剖结构，尺寸稳定，无气泡、石膏瘤等缺陷。
- 形态与厚度：最薄处≥10mm，基底面平行于假想he平面，边缘宽度3~5mm，以保证修复体制作时的强度。
- 表面性能：光滑易脱模，表面硬度高，压缩强度大，不易破损。
- 学习提示：模型要求在全口义齿章节要求最高（如个别托盘），可参照全口标准进行记忆。
- 模型灌注与制作
- 灌注方法
- 一般灌注法：常规操作。
- 围模灌注法：在印模边缘下约2mm处，用直径5mm的软性粘接蜡条包绕，形成围模，防止石膏外溢。
- 临床操作要点：
- 严格按水粉比和调和时间操作。
- 从印模高点处开始灌注，利于排出气泡。
- 搅拌速度不宜过快，最好使用真空搅拌机。
- 不同模型材料分离时间不同，需注意。
- 灌注方法
- 后续流程概述
- 加工厂环节：熔模制作、包埋、铸造等由加工厂完成，多数学校不考，临床也较少直接操作。
- 临床环节：修复体抛光（需检查并精修）、戴冠粘固、定期复查维护。
- 学习策略：后续总论章节会详细讲解戴冠、粘固、复查等内容，届时可迁移至此章节作答，无需在此处死记硬背。
- 章节学习提示
- 金属烤瓷冠与金属冠的区别：主要在于备牙形态不同，以及需额外掌握金瓷结合理论（复合材料结合方式与缺点）。
- 高效学习法：烤瓷冠章节内容量大（约70页），但大部分流程与金属冠相同。只需重点掌握“备牙差异”和“金瓷结合”两个新知识点，其余内容可快速通过，避免被拖累进度。
烤瓷熔附金属全冠
定义【宁夏医科大学2023年考研真题】【南开大学2023年考研真题】：
- 考瓷熔附金属（porcelain-fused-to-metal, PFM）全冠也称金属烤瓷冠或金瓷冠，也称金瓷冠，是将低熔烤瓷在真空条件下熔附到金属基底冠上形成的金-瓷复合结构修复体。
- 基本原理: 利用金属熔点高（高温下形态稳定）和瓷粉熔点低（高温下熔融）的特性，将熔融的瓷粉包埋、附着在预成型的金属基底上，冷却后形成兼具硬度和美观的修复体。
- 主要问题:
- 制作工艺复杂，对技术、设备和材料要求高。
- 牙体切割量多。
- 瓷层脆性较大，使用中有发生瓷裂的可能，且修理困难。
- 加工制作步骤（了解）
- 石膏代型制作
- 基底冠制作
- 金属基底冠上瓷前处理
- 上瓷
- 修形、上釉、完成

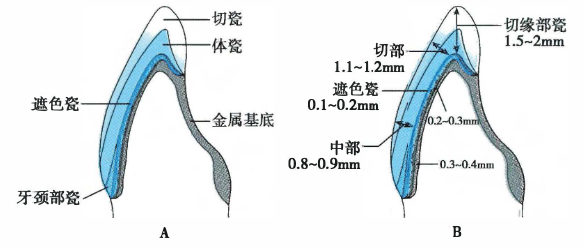

金属烤瓷冠的结构
- 结构分层（从内到外）:
- 金属基底: 厚度约0.2-0.3mm（牙颈部可达0.3-0.4mm）。舌面（不涉及美观）通常只有金属基底，以尽量保存牙体组织。
- 遮色瓷: 厚度约0.1-0.2mm。完全不透明，用于遮盖金属基底的颜色。
- 体瓷（牙本质瓷）: 厚度约1.1-1.2mm（切缘部瓷体瓷1.5-2mm）。具有一定透明度，模拟牙本质。
- 切瓷（牙釉质瓷）: 透明度更高，模拟天然牙釉质的晶莹剔透感。
- 牙颈部瓷: 用于模拟牙颈部的着色状态。
- 核心目的: 通过多层瓷粉的叠加，使修复体颜色更接近天然牙齿。
烤瓷冠的制作材料
- 瓷材料
- 分类: 分为遮色瓷、牙本质瓷（体瓷）和牙釉质瓷（切瓷）。
- 烤瓷合金及其性质
- 贵金属合金:
- 金合金: 含金量>88%的多用于研究，价格昂贵；含金量50%左右的临床应用较广。
- 特点: 质地较软。
- 半贵金属合金:
- 银钯合金: 最大优势是机械强度好，但银的存在可能导致牙冠变色。
- 特点: 价格适中，机械性能好，是目前较常用的选择。
- 非贵金属合金:
- 镍铬合金: 机械性能良好，但形成的氧化层过厚会影响金瓷结合。
- 钴铬合金: 对瓷具有非常好的润湿性。
- 贵金属合金:
- 材料选择
- 将“理想的材料应具备哪些性能”的通用框架（物、化、生）复习一遍，再结合这6点具体特性进行记忆。
- 核心原则: 理想的修复材料应具备良好的物理、化学、生物性能。烤瓷合金有更具体的要求。
- 具体要求:
- 良好的生物相容性: 对患者无毒无害。
- 适当的机械强度和硬度:
- 烤瓷合金应具备较高的弹性模量（弹性模量越高，硬度越大）。
- 注意：弹性模量不是弹性，而是硬度指标。并非越高越好，应与牙体组织匹配，避免过度磨损对颌天然牙。
- 化学结合能力:
- 两者化学成分应各含有一种以上的元素，在熔融时发生化学结合。
- 结合基础: 金属表面形成氧化层（如氧化铝、氧化硅），瓷粉中含有氧元素，通过共同元素实现结合。
- 热膨胀系数匹配:
- 烤瓷合金与烤瓷粉的热膨胀系数应在一定范围内严格匹配。
- 关键点: 合金的热膨胀系数应略大于瓷粉。这样冷却时，金属收缩略大于瓷，对瓷层产生压应力，有利于保护瓷层。
- 熔点要求:
- 烤瓷合金熔点应大于烤瓷粉熔点。
- 合金熔点：1150-1350℃；瓷粉熔点：871-1065℃。合金需高于瓷粉170-270℃。
- 颜色稳定性:
- 瓷粉颜色应具有可调配性，色泽长期稳定不变（避免像塑料一样老化变色）。
- 金瓷结合机制（理论重点）
- 残余应力与匹配指数
- 残余应力: 烤瓷合金与瓷在电炉内冷却到室温时，永久保留在材料内部及界面上的应力。应力过大时会引起瓷层破坏。
- 金-瓷匹配指数(CI): 通过控制热膨胀系数之差来减小残余应力。
- 通常烤瓷合金与瓷的热膨胀系数之差控制在
为宜。
- 温差控制得越小，残余应力就越小，瓷层结合越好。
- 通常烤瓷合金与瓷的热膨胀系数之差控制在
- 金瓷结合机制（三大结合力）
记忆技巧: 与牙体牙髓的“粘接机制”完全一致，可放在一起背诵。- 化学结合力（最主要，占52.5%）
- 烤瓷合金在预氧化处理过程中，表面形成一层氧化膜。
- 瓷与氧化膜通过氧元素产生化学反应，形成化学键，这是最稳固的结合方式。
- 机械结合力（占22%）
- 通过氧化铝喷砂处理，使金-瓷结合面形成粗糙面。
- 熔融的瓷粉流入合金表面的凹陷内，冷却后硬固，形成“微机械嵌合”作用。
- 粗糙面还能增加瓷粉对合金的润湿性，增大接触面积。
- 范德华力（最弱）
- 金-瓷熔融结合后，分子间距离足够近时产生的分子间引力。
- 非常脆弱，稍微一拉就会被破坏。
- 化学结合力（最主要，占52.5%）
- 影响因素
- 界面润湿性影响因素
一污染，三气泡- 污染: 金属表面未除净的包埋料、灰尘等，阻碍瓷粉渗入。
- 气泡（三个二级原因）:
1. 合金质量差，基质内含有气泡。
2. 遮色瓷层氧化物结合层混入气泡。
3. 金-瓷结合面预氧化排气不正确。
- 金瓷热膨胀系数影响因素（材质污烧温）
- 材料不匹配: 合金和瓷本身的热膨胀系数值匹配不合理。
- 产品质量: 产品质量不稳定。
- 操作污染: 瓷粉调和或筑瓷时被污染。
- 烧结工艺: 烧结温度、升温速率、烧结温度和烧结次数变化。
- 环境温度: 骤冷或骤热不利于结合，环境温度稍高有利于金瓷结合。
- 界面润湿性影响因素
- 残余应力与匹配指数
适应症与禁忌症
- 核心逻辑: 烤瓷冠的适应症和禁忌症与金属全冠、全瓷冠非常相似，主要区别在于美观和硬度。
- 前牙不适用金属冠，但适用烤瓷冠。
- 后牙三者硬度均可满足要求。
- 适应症（第七版教材）:
- 氟斑牙、变色牙、四环素牙、锥形牙、釉质发育不全等。
- 龋坏、外伤等造成牙体缺损较大，充填治疗无法满足要求。
- 不宜或不能做正畸治疗的前后错位、倾斜或扭转的患牙。
- 既可作为固定义齿的固位体，也可用于单个牙体缺损的修复。
- 美观要求较高者，前后牙均可采用。
- 牙周病矫形治疗的固定夹板。
- 禁忌症（全冠的禁忌症）:
- 未发育完全的年轻恒牙，未经治疗的髓腔宽大或严重错位的成年人患牙。
- 过小、过短牙或牙冠缺损严重，无法取得足够固位形和抗力形的患牙。
- 深覆𬌗、咬合紧、夜磨牙，无法预备出足够间隙的患牙。
- 无法承受修复治疗或不能配合治疗者。
- 学习建议: 不同修复体的适应症/禁忌症是“双胞胎”题目，需注意比较记忆，重点抓住“美观”和“硬度”这两个核心差异点（前牙）。
9.14 new add
烤瓷冠的预备要点与方法
1. 金属烤瓷冠基牙形态及预备的基本要求【PFM全冠牙体预备的基本要求与方法类似于铸造全冠】
前牙PFM全冠的牙体预备要求：
- 切缘：切缘预备出1.5-2.0mm的间隙

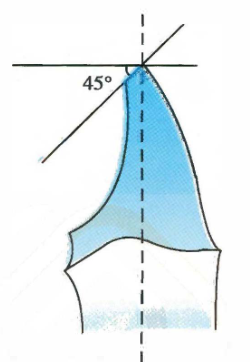

- 上颌切缘预备成写牙长轴呈45°且向腭侧形成小斜面
- 下颌前牙切缘要求同上颌牙，但切缘斜面斜向舌侧。近远中方向与牙弓平行
- 唇面：除颈缘外，从牙体表面均匀磨除1.2-1.5mm组织
- 牙体组织，但牙冠切1/4向舌侧倾斜10°-15°保证前伸he不受干扰
- 切1/3少量磨除保证切缘瓷层厚度、透明度
- 邻面：去邻面倒凹，预备间隙保证颈部肩台预备外，还应保持邻面适当的切向聚合度2°-5°。
- 一侧邻面切割量通常上颌前牙为1.8-2.0mm以上
- 下颌前牙为1.0-1.6mm
- 牙冠的近远中径较小时，可设计成邻面无瓷覆盖，在颈部预备出0.3-0.5mm肩台，并保持肩台以上无倒凹，切向聚合2°-5°。此种情况下邻面可相应减少切割量。
- 舌面：根据设计舌侧若不覆盖瓷，只预备出金属的修复间隙并保证颈部肩台及肩台以上无倒凹。
- 若设计金瓷层覆盖则要求在保证金属厚度的基础上增加瓷层的空隙。
- 通常舌侧预备均匀磨除0.8-1.5mm。
- 但颈1/3部应保持2°-5°切向聚合的颈圈，以增加全冠的固位力。
- 唇面、颈部肩台的外形要求
- 预备修复体的边缘一般放在龈下0.5-0.8mm的位置。
- 金-瓷冠特别重视美观性：边缘要在考虑到会话、微笑时能见到的范围、龈缘的厚度和颜色及牙的部位等因素加以选择
- 常用的主要有肩台型、凹槽型等形式。
后牙预备的要求（要参照前牙的模版，不能带过）
- 与铸造全冠及前牙烤瓷全冠相近；满足固位、金瓷修复材料空隙和美观方面的要求。
- 前磨牙he面通常设计为瓷覆盖，故降低厚度2.0mm，磨牙视患者要求或美观需要或瓷覆盖或部分瓷覆盖，少数情况下也可设计成瓷颊面，根据修复设计降低牙面的高度也不同。
- 颊舌侧及邻面颈缘肩台0.8-1.0mm。【第8版数值变动】
- 牙面在牙尖交错位、前伸he、侧方he时各牙尖嵴和斜面，特别是功能尖应保证足够的修复间隙。
2. 基牙预备步骤【第7版教材】
- 切缘部的预备
- 预备定深沟：唇侧切端做2-3条与牙面平行的定深沟，牙颈缘部与牙体长轴平行做3条定深沟
- 唇侧及邻面的预备
- 舌轴壁和舌侧凹形肩台的预备
- 舌侧面预备
- 唇侧切缘部的再预备：斜面
- 肩台预备要求及边缘形态修整：只有金属颈缘的浅凹型0.35-0.5mm；肩台或斜面肩台0.5-1.0mm；唇侧颈缘放在龈下0.5-0.8mm
金属基底的设计（主要加工厂和技师完成）（选择题）
1.金属基底的基本要求【海南医学院2022年考研真题】
- 金属表面不能有锐角、锐边，表面要形成光滑曲面，防止应力集中导致瓷裂。
- 要设计成瓷能将金属全部包绕的形态，可增强金-瓷结合强度，防止切缘部瓷裂。
- 要尽可能保证瓷层厚度一致。瓷层厚度过厚不仅瓷易发生裂纹，同时构筑也比较困难。
- 完成线应保证金属支撑面积，使金瓷呈对接形式。这种形式可保证完成线部的瓷强度，防止遮色瓷从此处暴露。
- 完成线处容易发生强度问题金瓷结合部应该避免在与对he牙相接触区。这种设计还有利于防更对he磨损
- 金属基底应尽可能厚一些。
前牙金属基底的设计 （了解）
- 前牙金属基底的基本形态可大致分为瓷全罩面和瓷部分罩面两型。
- 瓷全罩面型基牙预备时磨切量较多，故部分罩面型使用较多，但两者之间的分界线并不十分清楚。一般而言，如果舌隆突以上被瓷覆盖可认为是瓷全罩面型。
- 金瓷交界线在下颌前牙为了支撑受力，以放置在切1/3与中1/3交界处力好。
（1）上下颌在正中有一定咬合间隙——咬合滑走区以上部位
（2）上下颌呈紧咬接触关系时，根据前牙引导的情况可有多种设计
磨牙金属基底的设计（了解）
磨牙金属基底设计大体上也可分力瓷全罩面型和瓷部分罩面型两类。
在全瓷罩面型设计中，边缘部承受咬合力交大，界线应放在邻接区下1.0mm
边缘形态
根据边缘是否有金属颈圈而大致分有圈边缘和无圈边缘：
- 有圈边缘：这种设计可充分保证冠边缘的适合性，但因颈圈为金属，美观性较差，现应用较少。有圈边缘要求基牙的边缘为斜面型或肩台型。
- 无圈边缘：
- 金-瓷边缘：三角形边缘具备以下优点：保证强度的需要；防止在边缘部分暴露遮色瓷；防止金属颜色透过瓷修复体。
- 颈瓷边缘型设计：避免了在颈部暴露金属和遮色瓷颜色，显著提高其美观性。
- 唯一不足之处是形成瓷边缘时需要反复烧结修改颈部边缘形态，制作麻烦。
烤瓷的过程大致是：（了解）
- 合金表面的处理
- 遮色瓷的烧结
- 牙颈部瓷的烧结
- 牙体部、切端瓷、透明层瓷的烧结
- 形态修整一上釉。
试戴（了解）
- 烤瓷全冠的试戴是指金属基底的试戴或烤瓷全冠上釉前的口内试合，是完成修复前的重要环节。
- 对于固位不良、修复间隙小、金瓷结合面形态复杂、复杂缺损或咬合关系异常等疑难或特殊的极少数病例，筑瓷前安排患者试戴铸造基底；
- 对于修复体形态、色泽、咬合、邻接、龈边缘等指标要求高的少数病例，为进一步检查烤瓷冠的上述指标，在上釉前安排患者试戴，患者满意后再上釉瓷；
- 通常情况下，烤瓷冠在完成基底冠、筑瓷、上釉、抛光等所有技术工艺后才送到临床试合。
金属烤瓷冠常见问题的预防及处理（选择题/答题）
1.色彩问题（参考比色的注意事项）
（1）比色出现的问题有色相、色度或明度的不匹配：
1） 比色环境未满足要求
2）比色时间，取光方向有误
3）比色者视觉误差
4）色标误差
5）色彩再现有误
（2）质感和透明度异常：
1）色彩呆滞：金属基底过厚，未按照分区比色，分区筑瓷等
2）透明度低：瓷层过薄后牙体预备切割量不足金属基底过厚，遮色瓷过厚，牙体唇舌径过薄，烧结次数过多，上釉时未有效矫正等。
2.瓷崩裂
（1）内冠或冠桥支架设计、制作不合理
（2）金属处理及烤瓷不当
（3）咬合问题：咬合早接触点。
（4） 临床因素：牙体的磨除量过少、厚度不均：倒凹未除尽；在试戴或粘固时用力大。
3.金瓷修复体瓷层崩裂的修补
首选的方法是利用碎瓷片、瓷饰片或复合树脂直接口内进行修补。
操作步骤：
①彻底清洁瓷层断裂面并用喷砂法或砂石进行粗化处理
②用5%~10%氢氟酸或用23%氟化磷酸酸蚀断裂面40-60秒，用清水洗净后吹干。
③涂布偶联剂，使其表面硅烷化贈加树脂与金属或烤瓷的粘接作用。
④复合树脂粘接修复。
4.龈染色
- 染色是金属烤瓷冠修复后容易出现的并发症，表现为跟缘或跟和黏膜组织青灰色或暗褐色。
- 直接原因是金属基底的氧化物渗透到龈组织中，包括金属基底氧化物未清除干净，或因各种原因引起的腐蚀产生氧化物，或因龈缘炎症诱发。
- 预防办法：【内蒙古医科大学2021年考研真题】
①牙体预备保证龈缘肩台有合理厚度和外形；
②保证金属基底外形和金属本体的制作质量；
③粘固前清除冠内面的氧化物；
④选用高质量粘接剂和确保粘接质量；
⑤彻底清除多余的粘固料；
⑥及时应用控制龈缘炎的药物，保证口腔清洁；
⑦有条件时，鼓励使用贵金属烤瓷合金。
⑧采用全瓷颈缘，或用瓷层有效遮盖金属基底色等。
🔗 相关笔记
- 第3章-4：牙体缺损的修复part4（桩核冠）：本篇在「牙体严重缺损」适应证中直接与桩核冠作鉴别，桩核冠章节详述桩、核与冠的组成及固位机制，需配套学习以区分二者的适用边界。
- 第3章-3：牙体缺损的修复part3（全冠之全瓷冠、嵌体部分冠）：同为全冠分类的后续部分，讲全瓷冠与嵌体、部分冠，可与本篇金属全冠、烤瓷熔附金属全冠对照记忆其优缺点与适应证差异。
- 第3章-1：牙体缺损的修复Part1（牙体缺损到比色）：同章前置内容，提供牙体缺损修复原则与固位原理，是本篇金属全冠、烤瓷熔附金属全冠适应证与牙体预备的理论基础。
- 第4章-1： 牙列缺损的固定局部义齿修复part1：本篇指出全冠可作为牙列缺损修复的固位体，固定局部义齿章节进一步展开基牙牙冠严重缺损时以桩核加全冠作固位体的设计，二者为从属与延伸关系。
- 第3章-5：牙体缺损的修复part5（贴面）：贴面与本篇金属冠、烤瓷冠同属牙体缺损修复体，本篇「前牙及前磨牙避免采用金属全冠」「要求不暴露金属者用全瓷修复」的注意事项正是选择贴面或全瓷冠的临床依据。
- （1）口腔笔记/修复笔记/第1章：绪论 —— 反向关联：绪论3R理论中「冠桥」属于替代性修复，全冠是其核心技术，第3章-2详述全冠适应证与金属烤瓷工艺。
- 18.病例综合分析 —— 反向关联：本文末尾关于根管治疗后冠修复的讨论，与全冠适应证内容直接对应。
